西城PE土工膜防渗工程施工规范

一、铺设前准备工作：

1.  按施工组织设计制定施工方案。

2.  按设计要求选购PE膜材料。

3.  地基处理：清除地面一切可能损伤土工膜的带尖棱硬物，填平坑凹，平整地面，或修好坡面。

4.  铺设环境：室外气温5℃以上，风力4级以下，无雨、雪。

二、铺设方法:

1.  大捆PE土工膜的铺设宜采用拖拉机,卷扬机等机械.条件不具备及小捆 PE膜，也可采用人工铺设,坡面铺设用卷扬机自坡顶徐徐展放至坡底，坡顶、坡底处理入固定沟。

    2. 按规定顺序和方向分区、分块进行PE膜铺设。

    3. 铺设PE土工膜时，应适当放松，并避免人力硬折和损伤。

    4. 铺设PE土工膜时，膜块间形成的结点，应为T字型，不得作成十字形。

    5.  PE土工膜焊接搭接面不得有污垢、砂土、积水（包括露水）等影响焊接质量的杂物存在。

     6. 坡面上的PE土工膜铺设，其接缝排列方向应平行或垂直更大 坡度线，且应按由下而上的顺序铺设。

    7. 坡面弯曲处应使膜和接缝妥贴坡面。

    8. PE膜铺设完毕，未覆盖保护层前，应在膜的边角处每隔2～5m放1个20～40kg重的砂袋。

    9. PE土工膜应自然松驰与支持面贴实，不宜打褶，悬空。

三、现场联接：

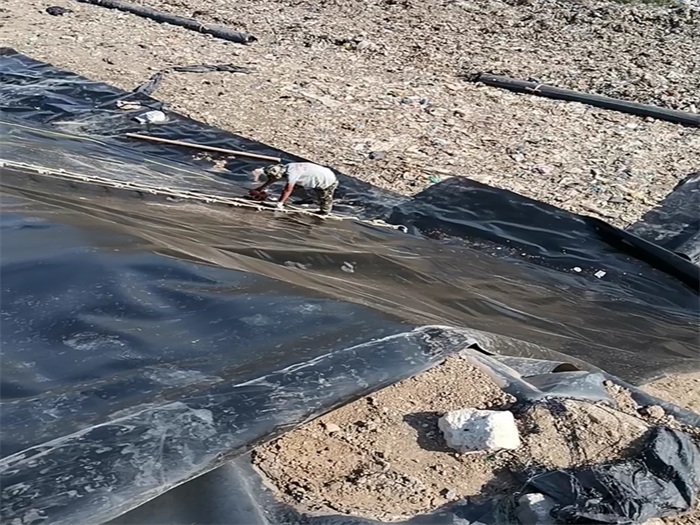

1.  焊接形式宜采用双焊缝搭焊。

    2.  用干净纱布擦试焊缝搭接处，做到无水、无尘、无污垢，土工膜应平行对正，适量搭接。

    3.  根据当时当地气候条件和材料性能,调节焊接设备至更佳 工作状态。

    4.  先进行小样焊接试验，试焊接1m长的土工膜样品，采用现场撕拉检验 试验，焊缝不被撕拉破坏，母材被撕裂认为合格。

    5.  现场撕拉试验合格后，逐幅进行正式焊接。

四、焊缝注意事项：

1.  焊缝处PE土工膜应熔接为一个整体,不得发现虚焊，漏焊或超迟焊。

    2.  出现虚焊，漏焊时，必须切开焊缝。使用焊接机对切开损伤部位用大于破损直径一倍以上的母材补焊。

    3.  焊缝双缝宽度宜采用2mm×10mm。

    4.  横向焊缝间错位尺寸应大于或等于500mm。

    5.  T字形接头宜采用母材补痕，补痕尺寸可为300mm×300mm

    6.  连接的两层PE土工膜必须搭接平展，舒缓。

五、焊缝质量检测

    1.  检测方法应采用充气法,即双焊缝加压检测法及真空罐法，也可采用火花试验或超声波探测法。

    2.  检测设备采用气压式检测仪及真空检测仪。

    3.  焊缝质量要求：

    3.1 对双缝充气长度为30～60m，双焊缝间充气压力达到0.15～0.2Mpa,保持1～5min,压力无明显下降为合格.

    3.2 对单焊缝和T形结点及修补点应采取50cm×50cm方格进行真空检测，真空压力大于或等于0.005MPa，保持30s，肥皂液不起泡为合格。

    3.3 室内试验，焊缝抗拉强度应大于母材强度。

    3.4 质量检验应随施工进展进行。

六、参考依据:《聚乙烯(PE)土工膜防渗工程技术规范》CSL/T 231-98
